Per questo set di ottiche Canon CN-E abbiamo eseguito una conversione mount a PL.
Prima di intervenire, ogni ottica è stata ispezionata a fondo per verificarne la collimazione e l'assenza di funghi, aloni, aberrazioni o separazioni degli elementi interni. Solo dopo questa verifica si è proceduto allo smontaggio: rimozione del mount EF originale e della base su cui è alloggiato, seguita dallo scollegamento dell'intero blocco LDS ed elettronico, eseguito senza interventi permanenti per preservarne piena funzionalità e reversibilità.

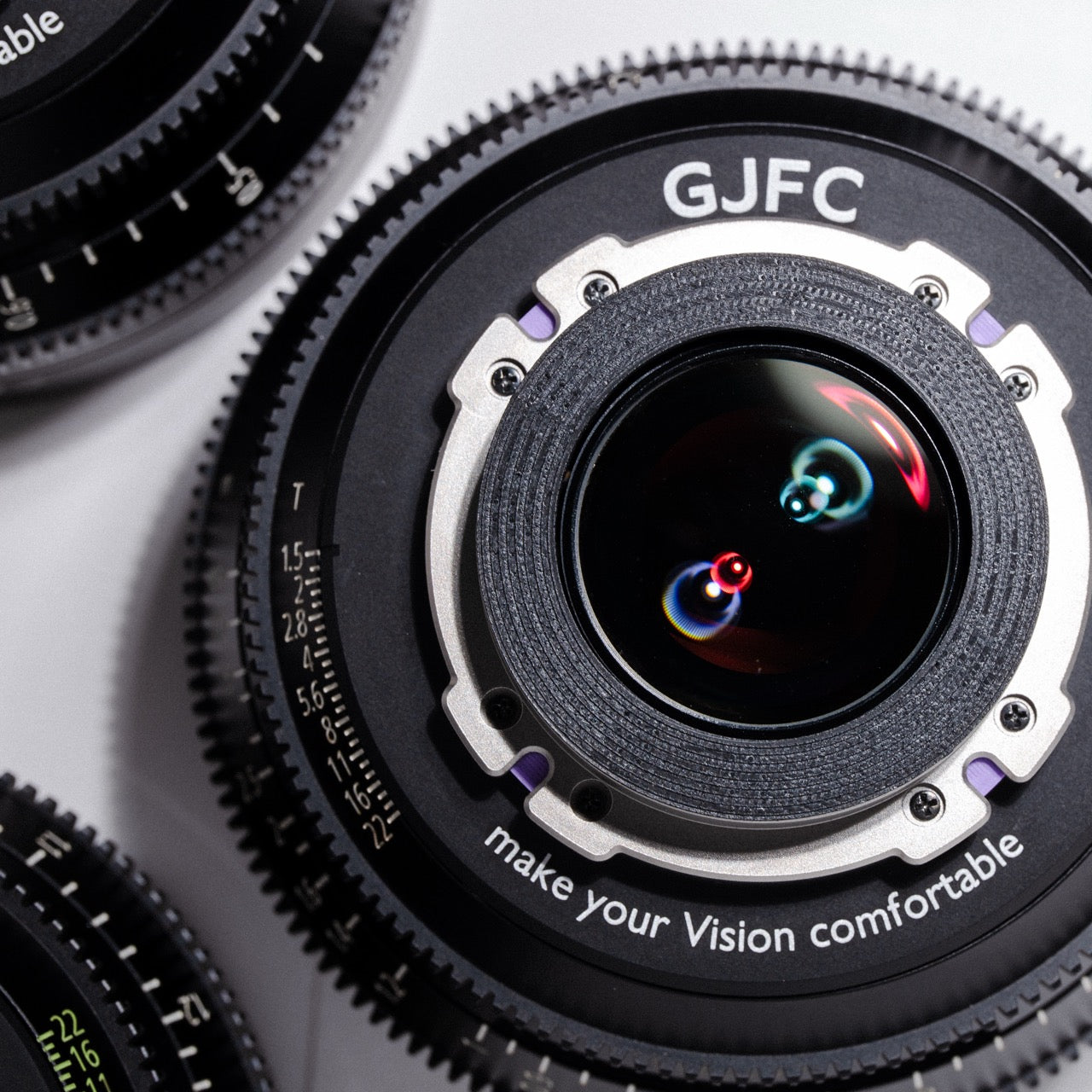

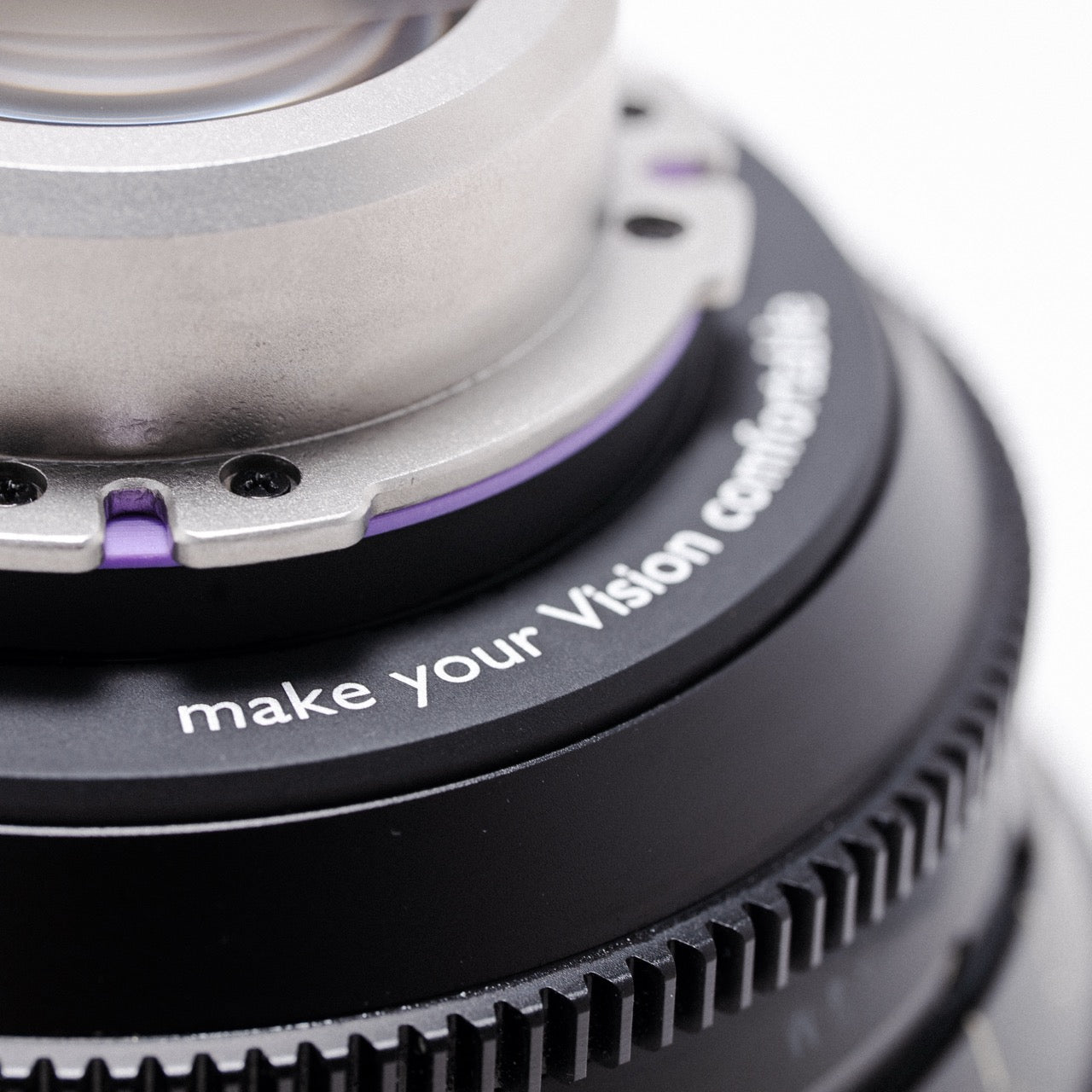

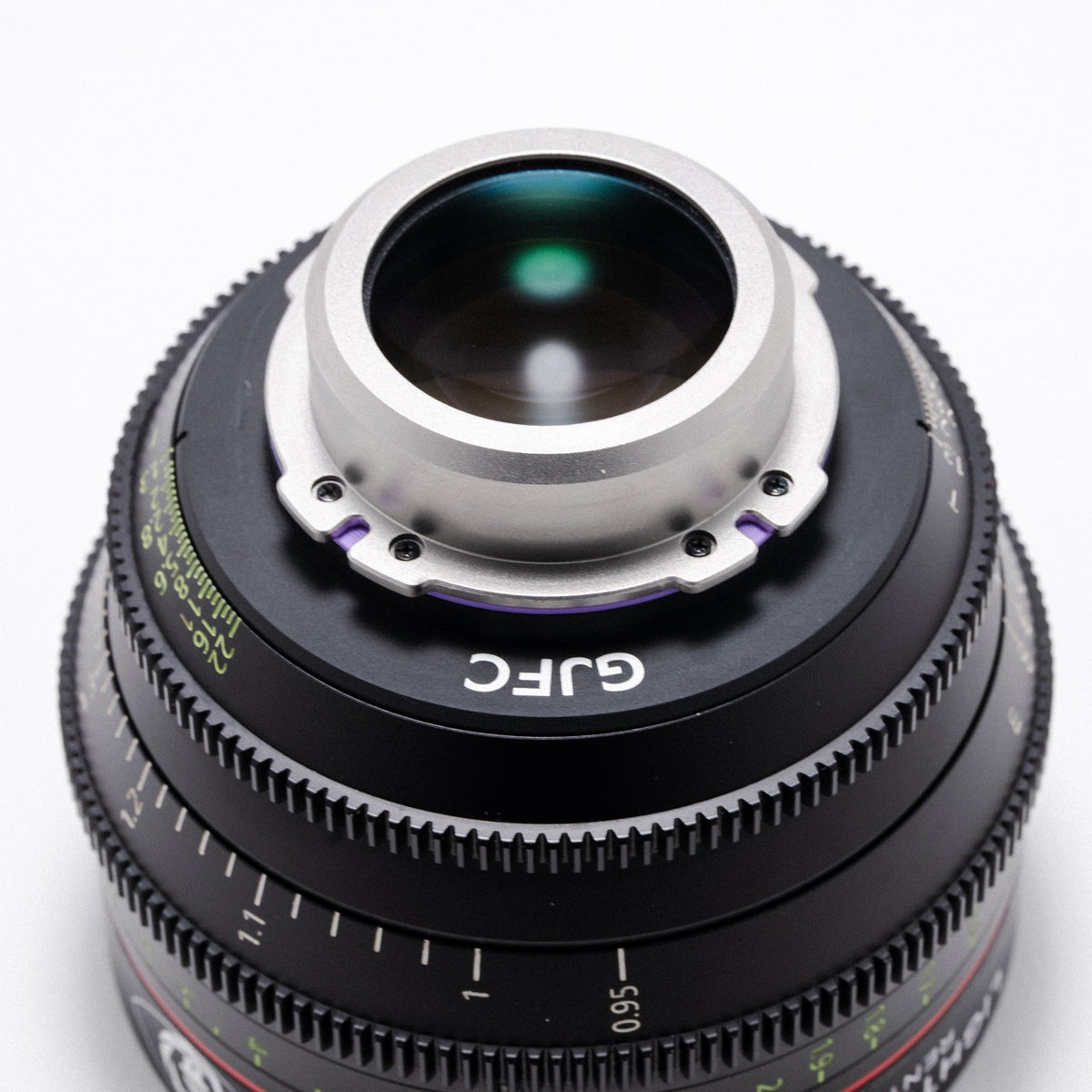

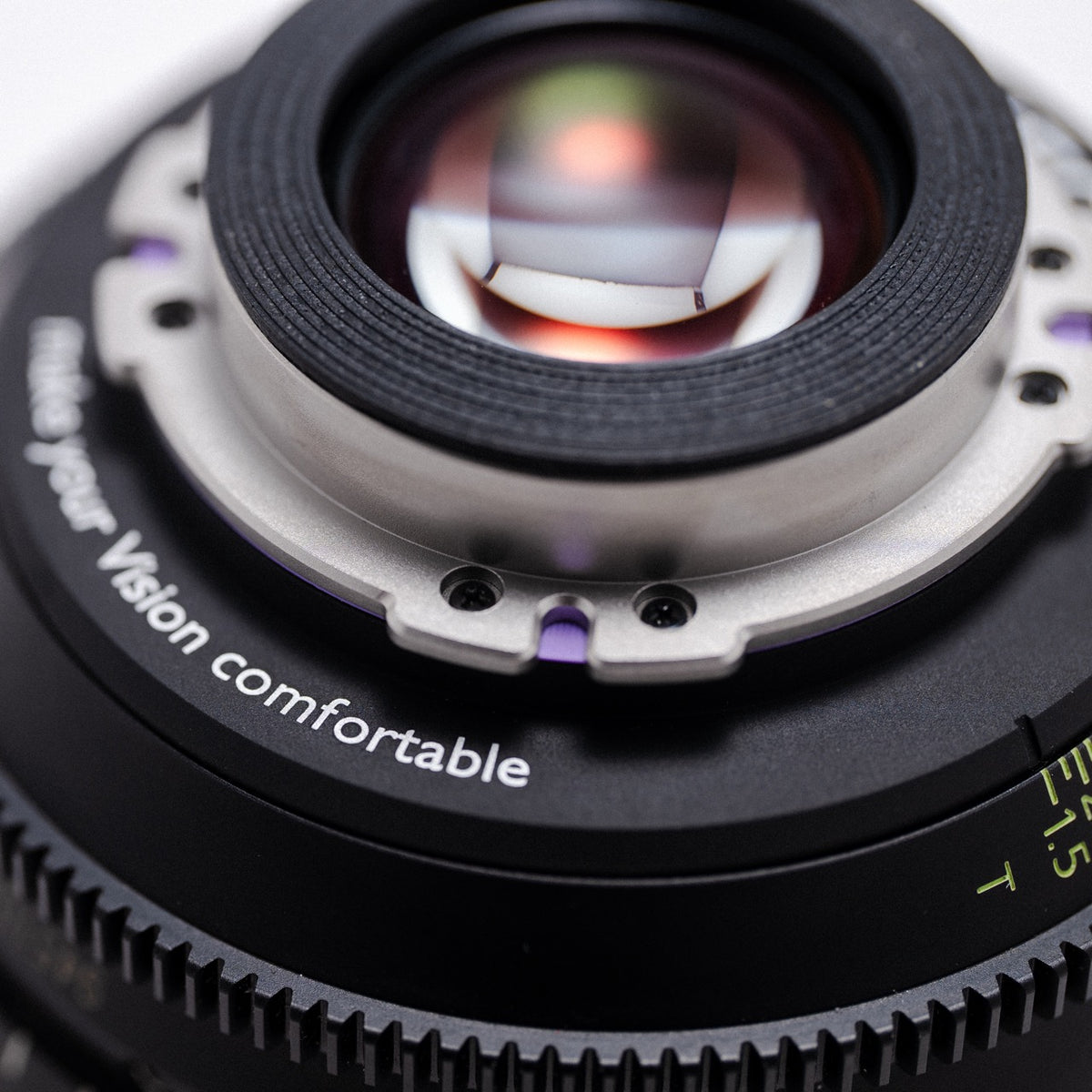

Dalle misure rilevate sul pezzo originale è stato ricavato il calco per il disegno CAD della nuova base e del mount PL, progettati per adattarsi a tutte le ottiche del set. Il progetto è stato validato internamente tramite stampa 3D e prototipazione, con modifiche iterative su misure e tolleranze fino al raggiungimento della geometria corretta. I file definitivi sono stati poi inviati a terzi per la lavorazione CNC: base in alluminio anodizzato e mount PL in acciaio inossidabile SUS 303, per garantire precisione dimensionale e massima durabilità nel tempo.
Al rientro dei pezzi lavorati si è proceduto al rimontaggio completo di ogni lente, verificando che tutte le parti meccaniche lavorassero in modo fluido e senza giochi su tutto il set. A chiusura dell'intervento, ogni ottica è stata ricollimata singolarmente prima della spedizione al cliente.

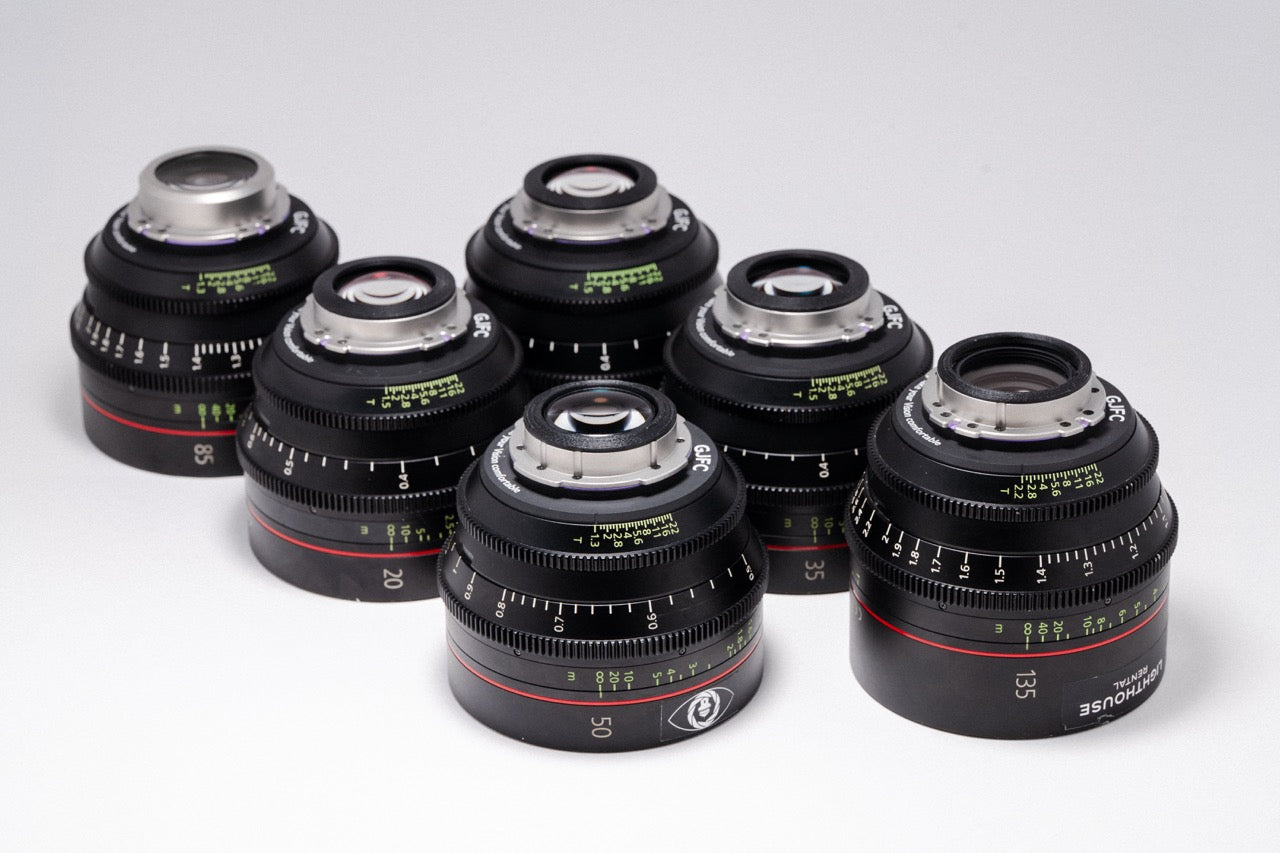

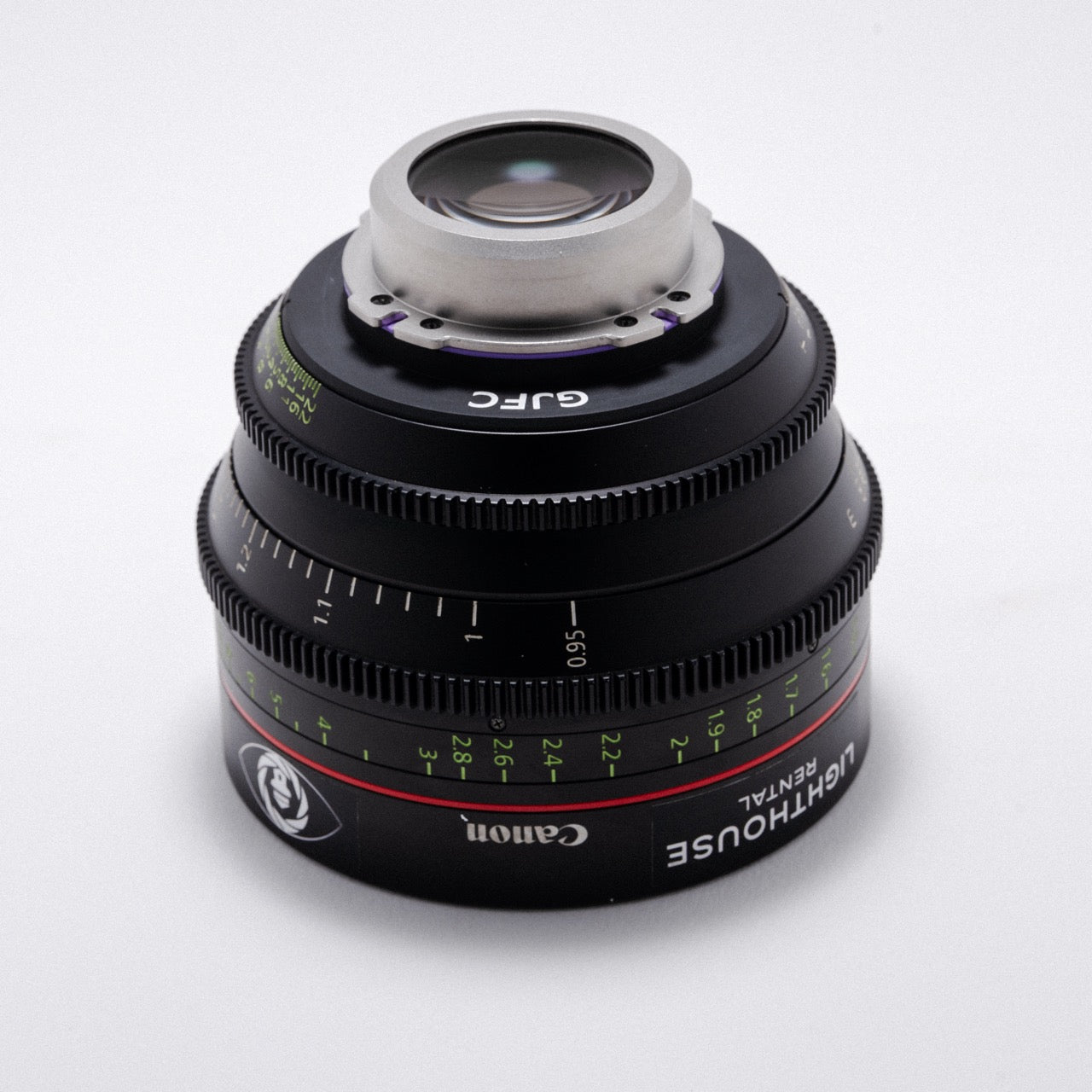

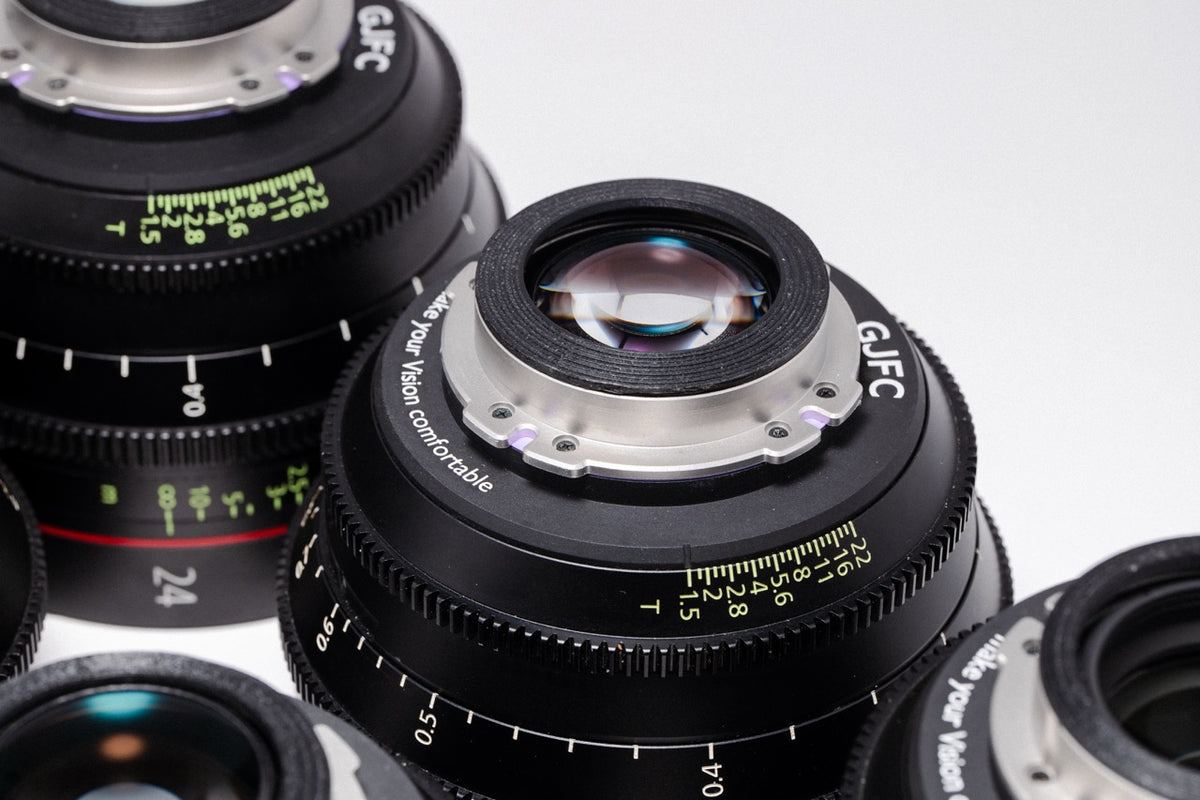

Il risultato è un set di ottiche Canon CN-E convertite in mount PL, con componenti meccanici progettati su misura e all'altezza delle esigenze del set cinematografico.
